NB低功耗多通道振弦采集儀

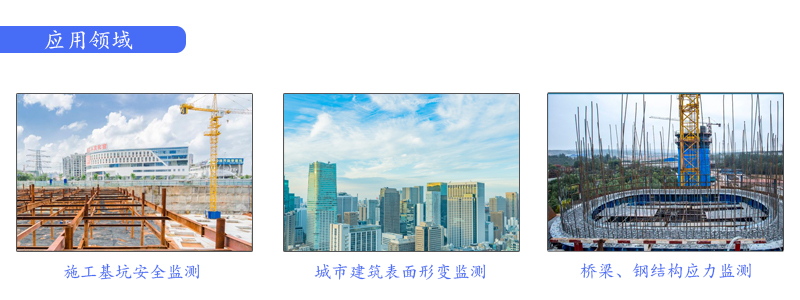

BD-NBZX8八通道振弦物聯網關（含5年資費）是可以采集8個常規單弦傳感器的頻率值和熱敏電阻溫度值，例如應變計、鋼筋計、土壓力盒等，可激勵傳感器振弦并采集頻率值，通過NB-iot網絡傳輸至平臺，網關內安裝高性能大容量可充電鋰電池，云平臺量化分析，特別適合基坑、城市橋梁、鋼結構的結構內應力監測。
降低監測成本，安裝維護簡便。
主要特點：
采集供電傳輸一體
超低功耗，休眠電流＜10uA，1小時傳輸間隔，可工作1年以上
采用超低功耗的NB-iot傳輸
超高防護等級，可直接戶外使用
可人為主動、定時測量
內置可充電鋰電池20Ah，3.7V
可多指向推送數據,提供云平臺
可外接8個任一品牌常規振弦類傳感器，僅限單弦傳感器含熱敏電阻溫度傳感器（常規3kΩ），例如：應變計、壓力盒等；亦可組合采集多弦錨索計
技術參數：
|
BD-NBZX8電氣指標 |
|
BD-NBZX8T電氣指標 |
||
|
通道接口 |
M12防水航插×8 |
|
通道接口 |
EDG3.8mm×3P×8 |
|
激勵電壓 |
24V |
|
激勵電壓 |
24V |
|
充電口 |
DC5.2/4.2V/帶膠塞 |
|
充電口 |
DC5.2/4.2V |
|
航插線序 |
1：弦+ 3：NTC 4：公共地 |
|
航插線序 |
左：1：GND 2：弦線 4：NTC |
|
支持NTC電阻 |
3kΩ（可定制） |
|
支持NTC電阻 |
150mA |
|
按鍵 |
F2/復位 |
|
按鍵 |
復位鍵 |
|
|
|
|
電源開關 |
撥檔開關 |
