靜力水準儀應用原理

　　在使用中，多個靜力水準儀的測壓強腔體通過通液管串聯聯接至液位容器，由高精度硅晶芯體傳感器測量，通過RS485信號傳輸到信號采集系統，通過壓力監測過程的信號變化傳輸至信號采集系統，通過分析計算，隨壓力測量的變化而同步變化，由此測出各測點的壓力變化量而分析地表的相對沉降高度。

　　靜力水準儀產品用途

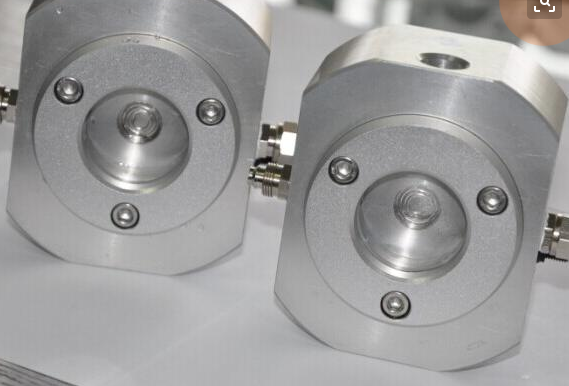

　　靜力水準儀是一種高精密液位測量儀器，用于測量基礎和建筑物各個測點的相對沉降。應用工地包括大型建筑物，如水電站廠、大壩、高層建筑物、核電站、水利樞紐工程，鐵路、地鐵、高鐵等各測點不均勻沉降的測量

　　靜力水準儀應用影響：

　　靜力水準儀在應用中可能出現的影響(簡單介紹鐵路動態事例)：

　　軌道交通列車一般由于自身車重，在運行時會產生諸如瞬間氣流、震動，導致產品在順時或一段時間后出現測量誤差較大的情況，以下舉例說明：

　　a. 儀器內部空氣壓強的變化

　　例如地鐵運行使得隧道內部空氣流動，導致靜力水準容器內空氣壓強有降低的趨勢，最終使得液面產生上升的趨勢，導致在一段長時間后測試儀器內腔出現少量空氣而影響測量精度(本產品設有排氣閥，可完美解決)。

　　b. 列車震動影響

　　列車車廂位于監測點附近時，使得監測點下沉，導致靜力水準容器內液面上升;列車遠離監測點后，監測點上抬，導致導致靜力水準容器內液面下降。列車瞬間通過會使容器液面產生上下震動而導致監測產品內部測壓腔體壓力變化波動(本產品回復穩定速度快)。

　　c. 基準點的影響

　　列車經過基準點時，對基準點造成以上a、b兩種影響，會傳遞給監測點相反的作用

　　靜力水準儀安裝前注意事項

　　1、安裝前對基點選擇的要求，要求基點原理測點距離盡可能的>1m相對穩定無振源干擾。落差不大于1.5m。測點之間的間距根據設計要求進行布置。

　　2.安裝前對傳感器進行ID地址確認，并且記錄在PC機軟件內，將所所有要安裝的傳感器聯機測試10分鐘，安裝時按照ID編號的順序和測點位置確定傳感器。

　　連通管連接方式

　　3、測點傳感器采用膨脹螺栓固定安裝并且要求固定牢固，然后將液體連通管串聯至每個測點傳感器，基點、儲液罐相連接閉合，液體接口處螺絲鎖死固定要求無漏液。

　　4、氣壓平衡管采用液體聯通管同樣連接方式串聯，然后和基點、儲液罐聯通。

　　傳感器的信號線連接方式：

　　5、通信電纜的連接，線纜采用雙絞屏蔽PU4*0.4防滑電纜，顏色分白色信號-藍色信號+黑色12v-紅色12v+采用接線盒按照線纜的顏色對應連接至接線盒，連接方式采用穿藍測點基地串聯方式通信、然后與采集儀相連。

　　6、液體的添加不同的監測環境所對液體的要求也不一樣，推薦兩種液體，第一種為自來水，蒸餾水、一般采用該類液體首先要確定環境溫度變換不大于10度，液體的膨脹系數子啊控制范圍之內不會結冰上凍。

　　7、防凍液+自來水、比例1:1該液體一般用在北方寒冷地區溫度范圍-20°-30°使用。主要目的防止液體結冰上凍。

　　8、液體的添加有儲液罐一處添加，添加液體時后端測點傳感器氣門打開保證能夠有空氣排出液體添加時應保證連通管、傳感器內盡可能的沒有氣泡。氣泡的最大直徑不大于2mm。這樣傳感器的穩定相更有保障。氣泡的排出方法，采用氣門下壓即可排出。
