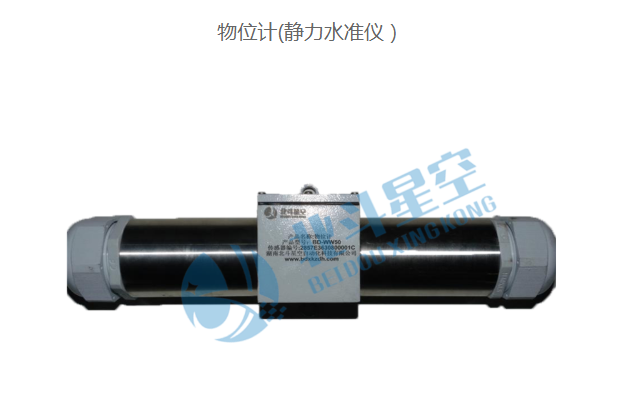

GN-JL型靜力水準儀是一種高精密液位測量儀器，其傳感器為磁致伸縮式位移計，適用于測量地基緩慢變化的相對垂直位移。在使用中，多個靜力水準儀的容器用通液管連接，每個容器的液位由磁致伸縮式傳感器測出，傳感器的浮子位置隨液位的變化而同步變化，由此可測出各測點的液位變化量。

　　在靜力水準儀系統中，所有各測點的垂直位移均是相對于其中的一點(又叫基準點)的變化，該點的垂直位移應是相對恒定的或是可用其它方式校核的，以此便能精確計算出靜力水準儀系統各測點相對基準點的沉降(垂直位移)量。

　　GN-JL型靜力水準儀是一種高精密液位測量儀器，其傳感器為磁致伸縮式位移計，適用于測量地基緩慢變化的相對垂直位移。在使用中，多個靜力水準儀的容器用通液管連接，每個容器的液位由磁致伸縮式傳感器測出，傳感器的浮子位置隨液位的變化而同步變化，由此可測出各測點的液位變化量。

　　在靜力水準儀系統中，所有各測點的垂直位移均是相對于其中的一點(又叫基準點)的變化，該點的垂直位移應是相對恒定的或是可用其它方式校核的，以此便能精確計算出靜力水準儀系統各測點相對基準點的沉降(垂直位移)量。

　　靜力水準儀磁致伸縮式傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測量時由電路發出起始脈沖，起始脈沖在波導絲中傳輸，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的時間差，即可精確地測出被測液位值。

　　傳感器主要技術指標

　　a) 測量范圍：0～300mm(用戶自定);

　　b) 供電電壓：+12VDC±10%;

　　c) 輸出信號：RS485或4～20mA電流;

　　d) 最小讀數：≤0.01%FS;

　　e) 線性度：≤0.5%FS;

　　f) 不重復性：≤0.5%FS;

　　g) 滯后：≤0.5%FS;

　　h) 工作溫度：-25～+80℃;

　　i) 信號輸出最大距離1200m。

　　湖南北斗星空專注于靜力水準儀的研制生產和銷售，是國內實力雄厚的安全監測儀器供應商和解決方案服務商。北斗星空依靠自己的核心技術，構建了安全監測預警系統，以精密傳感器和智能儀器為基礎，以移動互聯網為載體，以自動化監測與預警云服務平臺為核心，為各項工程安全監測提供更便捷、更可靠、更專業的數字化服務。
