一、監測系統原理：
　　該方案采用隧道圍巖量測采集儀和物位計的方法24小時在線監測隧道拱頂沉降、拱腰收斂來替代傳統人工利用全站儀或水準儀對每個測點逐個進行測量，徹底解決傳統方法測量時間長、操作繁瑣、誤差大、非實時監測等問題，達到省時，省力、準確及時，節約成本提高工作效率。
　　隧道圍巖收斂自動化監測系統主要是通過在隧道的監測斷面布設隧道圍巖量測采集儀，布點的選擇是根據監測需求以及現場環境然后將各個監測斷面與一基準點關聯一起，通過模型算法計算出差異沉降，沉降可通過外部觀測例如物位計測量取得。

　　二、監測方案設計
　　1.確定合適的監測量測點。

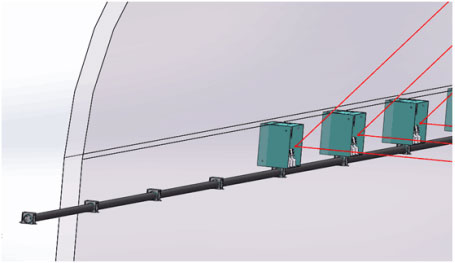

　　2.在需要監測斷面的初支上安裝一個隧道圍巖量測采集儀，調試儀器后將收斂儀內平臺對準本斷面拱頂和拱腰，分別測量拱頂沉降和拱腰收斂，其他斷面的采集儀安裝在初支上。
　　3.在第一臺隧道圍巖量測采集儀下方（30至40cm）安裝物位計，每個物位計旁安裝一個基準罐，基準罐與上一個段面物位計聯通，測量隧道圍巖量測采集儀安裝位置的沉降，保證拱頂沉降的測量值是絕對值，認定同一斷面的初支如有沉降，沉降量是一致的。

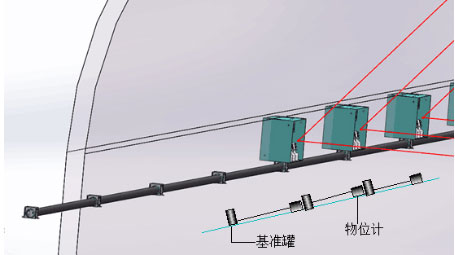

　　4.確定合適的基準點：物位計的基準點設置以仰拱作基點或安裝在穩定的初支上，將基準罐抬升到與物位計相同高度，保證測量精度，每一個段面一個物位計與一個基準罐，是一個獨立的系統，方便安裝與拆卸。示意圖如下：

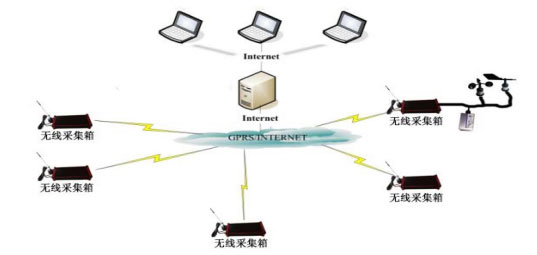

　　5.每個隧道圍巖量測采集儀無線把數據傳送到GPRS采集儀，物位計有線連接本段面隧道圍巖量測采集儀，隧道圍巖采集儀將本段面物位計的數據傳輸到GPRS采集箱。
　　6.在隧道口安裝一套移動信號中繼器，把移動信號中繼進隧道，項目部人員和其他監測系統可共用移動信號，每套中繼器范圍1KM，超過1KM可增加一套中繼器。
